隨著我國風力發電技術的成熟，風力發電機組正逐步由小型化、內陸風電機組向大型、直驅和海上風電發展。直接驅動風機技術發展迅速，特別是在大型風機中.對于直接驅動式發電機，為了準確地測量和控制運行中的轉子轉速，需要一種轉子測速裝置。特別是出于安全考慮，至少需要兩種速度測量裝置。通常的做法是在發電機內摩擦盤上開孔進行測速。這種測速裝置的缺點是不易維護和更換。另一種常用的方法是在同軸導電滑環的一端安裝編碼器來測量發電機的速度。該方法安全可靠，但成本高。

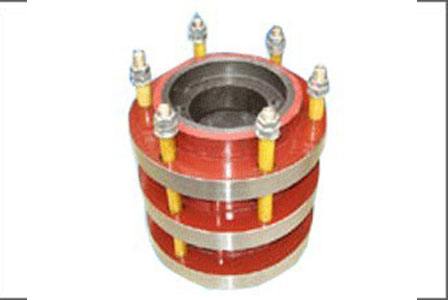

       針對上述技術問題，鴻瑞銘電子提供了一種成本較低、更換和維護簡單的直接驅動電機轉子滑環。通過以下技術方案實現了一種直接驅動電機的轉子滑環，包括信號盤、滑環、接近開關和固定架。滑環的靜態部件固定在電機的定子上。滑環的旋轉部分連接到與轉子相連的葉輪輪轂上，信號盤與滑環的旋轉部分連接，接近開關通過其固定框架固定在導電滑環的靜態部件上，滑環的靜態部件與電機的定子連接。接近開關的信號線連接到外部控制系統。信號盤沿光盤均勻開有多個孔，孔靠近開關位置。信號盤上的孔為圓形、方孔、橢圓形、長形、菱形或扇形。本實用新型通過將風輪轂上的滑動環旋轉部分與設置在滑環轉向部分上的信號盤連接起來，實現了信號盤與輪轂之間的同步旋轉。通過接近開關檢測電機轉子的轉速，檢測脈沖信號并將其傳輸?shù)酵獠靠刂葡到y(tǒng)。其結構簡單，成本低，外露于電機外殼外，易于更換和維護。
