換向器環調色劑收集裝置的空氣路徑通過收集環裝置的旋轉產生徑向風壓，并且排氣管和排氣扇安裝在隔離室外部。透氣系統的主要通風道是滑環，集電環支架和發電機軸之間的孔 - 集電環，隔離腔，排氣管和排氣扇，以及隔離的密封功能腔體較弱，不可避免地存在泄漏空氣量。

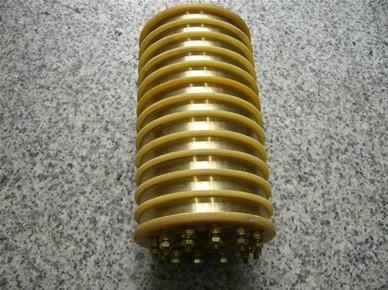

       電刷在集電環上運行時，其接觸表面形成均勻、中等、穩定的氧化膜，是電機良好運行的主要標志之一。由于氧化膜的存在，改變了電刷與集電環的接觸特性，減少了摩擦，減少了磨損，延長了使用壽命。氧化膜是一種復合膜，其組成與電刷的類型和集電環的材料組成有關。氧化膜的正常厚度在8-100納米范圍內。接觸面積由電機轉速、集電環材料硬度、加工精度、偏航、電刷材料和電刷壓力決定。

       換向器通常與同步發電機同軸，使用并聯或并聯勵磁。電機集電環的勵磁電流由另一個稱為輔助集電環的同軸直流發電機提供。

       旋轉整流器激勵的靜電整流器的直流輸出必須通過電刷和電動機集電環才能輸送到旋轉勵磁繞組。大容量同步發電機勵磁電流可達幾千安培。嚴重導致電機集電環過熱。因此，在大容量同步發電機中，通常采用不需要電刷和電機集電環的旋轉整流器勵磁系統。主勵磁機為旋轉電樞三相同步發電機.旋轉電樞的交流電流由與主軸旋轉的硅整流器整流，再直接送入主發電機的轉子勵磁繞組。

       獲得電機換向器電流的方法稱為集電環方法。目前的電機集電環方法分為兩類：一類是直流發電機作為集電環電源的直流集電環機集電環系統。另一種是整流器集電環系統，它使用硅整流器將交流轉換為直流，然后供應給集電環系統。
